    前   言

手册说明

感谢您购买本公司的电源产品! 本产品是专业商用纯正弦波、高性能的UPS电源，采用DSP数字化技术，高频PWM逆变技术，产品适用于金融、电信、政府、交通、制造、教育、电力等行业，为其计算机设备、通讯设备、精密仪器/仪表以及网络终端设备等提供稳定可靠的交流不间断电源系统。

本手册介绍UPS的相关信息，包括功能和特点、性能指标、外形结构、系统原理、运行模式。同时，提供安装说明、使用和操作、维护管理以及运输存储等内容。

本手册是随设备发放的技术资料，在进行设备的安装、调试、设置等任何操作之前，请先仔细阅读本手册。

由于产品版本升级或其他原因，本文档内容会不定期进行更新，可能包含缺陷，冗余或排版错误。本文档仅作为使用指导，除非本公司的销售合同或订单确认书内有特殊承诺。本文档中的所有称述、信息和建议不构成任何明示或暗示的担保。

       注意：

    本设备的输入电压、输出电压均为危险的高压，操作不当会危及生命安全。请在安装、操作前仔细阅读本手册，注意设备上的各种警示牌及警示语句。非授权的专业维修人员，请勿拆下电源设备的机箱。

安全说明

符号说明

本手册引用的安全符号如表            1.1                            1    所示，用户在进行设备安装、操作和维护时应遵守其安全事项。

表            1.1                            2       安全符号及含义

安全注意事项

UPS内部存在高温和高压，在设备安装、操作和维护过程中，必须遵守相关的安全规范和相关操作规程，否则可能会导致人身伤害或设备损坏。手册中提到的安全注意事项只作为当地安全规范的补充。

本公司不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成的责任。

       高压危险：

直接接触或通过潮湿物体间接接触高压、市电，会带来致命危险。

请仔细阅读和妥善保管本手册。

请注意机器上所有的警告标识，勿撕毁和损坏警告标签。

请勿超过额定负载使用UPS。

UPS内若装有大容量蓄电池，非专业人士不可打开机壳，否则会有触电危险。

不要将蓄电池暴露于火中，蓄电池可能会爆炸。

不要打开和损毁蓄电池，释放的电解液对眼睛、皮肤有害，甚至可能中毒。

避免电池正负极短路，否则会引起火灾或电击。

不要堵塞所有的通风口，安装请依照厂商提供的说明。

勿在以下环境保管或使用本产品：

有可燃性气体、腐蚀性物质、大量灰尘的场所

异常高温或低温（40℃以上或-10℃以下），高湿（95％以上）的场所

有阳光直射或接近加热器具的场所

有剧烈振动的场所

室外

万一周围失火，请使用干粉灭火器，若使用液体灭火器会有触电危险。

       保持设备有良好的通风条件。

确保UPS的进气孔和出风孔的前端无其它物体遮挡，保持良好的通风。

       带电安装、拆除电源线很危险!

严禁带电安装、拆除电源线。在进行电源线的安装、拆除之前，必须关掉电源开关。在连接电缆之前，请确认连接电缆、电缆标签与实际安装情况相符。

本产品应用于下述负载设备前，务必请事先与厂家讨论，其应用、设备、管理和维护等必须有特别的考虑和设计：

- 与病人生命有直接关联的仪器

- 电梯等有可能危机人身安全的设备

产品介绍

产品概述

本公司产品主要包含以下：

ET系列UPS：容量1～3KVA，专为锂电池设计的，内置铁锂电池，塔式输出万用座机型，体积小巧，方便客户使用。

E系列UPS：容量为1~10KVA，机架式机型，输入输出端子排接线方式，更加利于工业等特殊场合。

LD系列电池包：容量10-50AH，配锂电池UPS的电池包。

型号规则

各系列型号命名规则如下：

        E T x K S R。

    x： 代表容量大小，为数字1,2,3,6,10,15,20中的一种。

K： 容量单位，代表KVA。

S： 内置电池和外置电池的区分，有S代表外置锂电池，无S为机箱内置锂电。

R： 机架式和塔式的区分，有R代表机架式，无R默认为塔式。

示例：ET3KSR代表3KVA外接锂电池的塔式UPS机器

型号列表

电池包介绍：

UPS外观

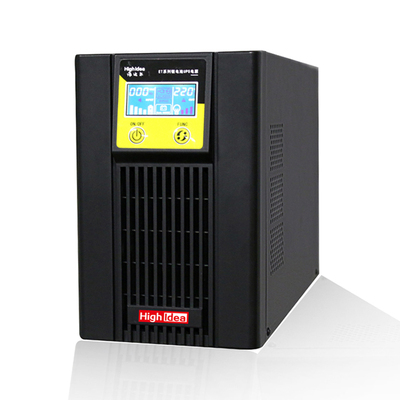

前视图

1-3KVA机架式

6-10KVA

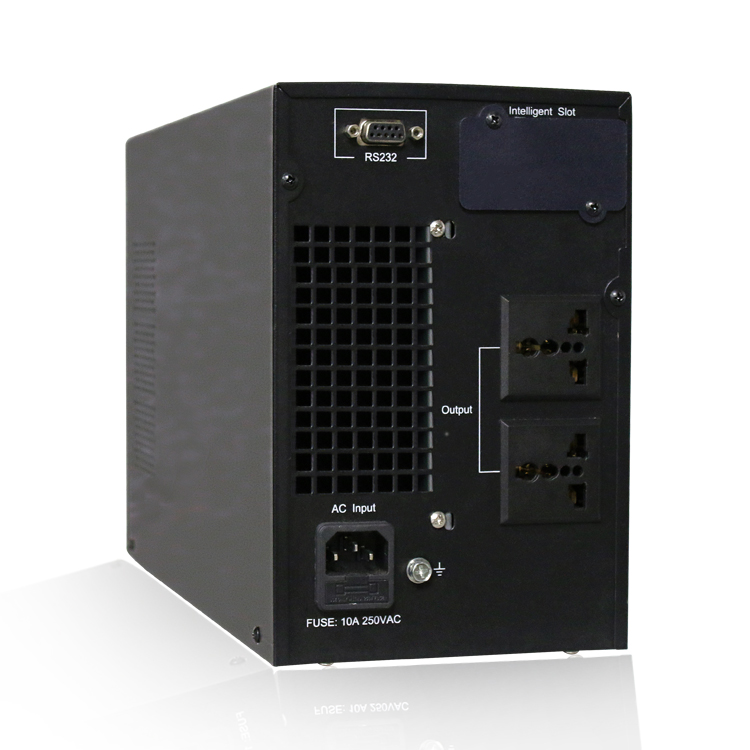

后视图

1KS 后盖板                                                      C3KS 后盖板

    备注2.4.1： 以上塔式均以长效机为例，标准机将无外接电池插座。（输出可选万用座）

-----------------------------------------------------------------------------------

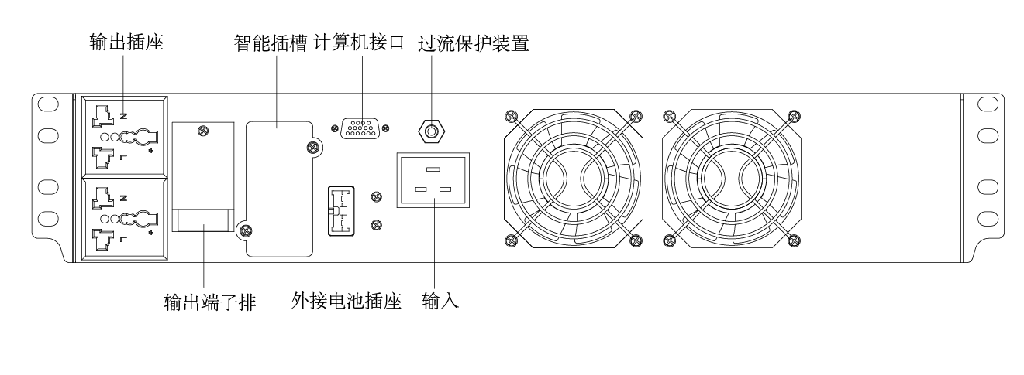

ET1KSR 机架式UPS 后盖板示意图

ET3KSR 机架式UPS 后盖板示意图

-----------------------------------------------------------------------------------------------------------------------------------------------

E1K（内置电池）机架式UPS 后盖板示意图

ETSKR机架式UPS 后盖板示意图

E3KSR机架式UPS 后盖板示意图

-----------------------------------------------------------------------------------------------------------------------------------------------

工作原理

输入滤波：完成对输入市电的滤波，为UPS提供干净的电源。

AC/DC升压：将经过滤波后的市电进行交流/直流转换，并对转换后的直流升压处理。

DC/DC升压：当UPS工作在电池供电模式时，由该电路进行直流升压处理。

DC/AC逆变：将经过升压处理的直流电转换成稳定的交流输出。

旁路：当UPS 发生过载、逆变异常等故障时，将自动切换到旁路供电模式。

充电器：标准型提供1.5A的充电电流；长效型1kVA 提供最大5A的充电电流。

电池：适用电池类型为密封式免维护铅酸蓄电池。

输出滤波：完成UPS 输出滤波，为负载提供干净的电源。.

安装

开箱检查

拆开UPS包装，目测机器外观，检查其是否在运输中有碰撞损坏。

对照发货附件清单检查随机附件是否齐全。

如发现运输损坏现象或随机附件缺少，请立即联系经销商。

UPS发货附件清单表：

       说明：由厂商或厂商授权的工程人员对逆变器设备进行安装、调试。

安装注意事项

放置UPS 的区域需有良好通风，远离水、可燃性气体、腐蚀剂等危险物品，安装环境应符合产品规格要求。

不宜侧放，保持前面板进风孔、后盖板出风口、箱体侧面出风孔通畅。

机器若在低温下拆装使用，可能会有水滴凝结现象，一定要等到机器内外完全干燥后才可安装使用，否则有电击危险。

将UPS放置在市电输入插座附近，任何紧急情况下，立即拔掉市电输入插头、断开电池输入，所有电源插座应连接保护地线。.

接线方法

------------------------------------------------插座型机器接线示意------------------------------------------------------

输入接线

UPS 输入电源线的连接请使用有过流保护装置的合适插座。市电输入线一端与UPS相连，另一端接市电插座即可，具体连接方式如下图所示：

输出接线

UPS都可采用插座输出，将负载电源线插入UPS输出插座即可。总输出功率不得超过额定的容量，同时建议平均分配各插座上的负载。具体接线如下图所示：

------------------------------------------------端子排型机器接线示意---------------------------------------------------

端子排接线

部分机型还提供端子排方式输出，当输出电流大于10A时建议用端子排为负载配线，其配线步骤如下：

将端子排盖板取下；

采用合适的线材进行配线，详细见配线表，注：塔式和机架式的配线表相同；

配线完毕后，请检查连接的线材是否牢固；

将端子排盖板装回箱体。

警告：非专业人士请勿使用端子排为负载配线，以免触电。

长效机外接电池

电池连接程序非常重要，若未按照程序进行，可能会有电击危险，所以请严格按照下列步骤进行：

1. 先串连电池组确保合适的电池电压, 具体机型的电池电压请参照参数表或咨询您的供货商。

2. 取出附件中的电池连接线或按配线表加工后的配线，线一端连接UPS，另一端连接电池组。

3. 电池连接线先接电池端（切不可先接UPS端，否则会有电击危险）红线接电池正极“+”，黑线接电池负极“-”。

4. 将电池连接线插头插入UPS后面板上的外接电池插座，完成UPS的连接。

        电池连接线为标准配置,如果客户需要更长的电池连接线，请咨询经销商。电池连接线不可无限加长，否则会影响UPS的正常使用。

选配功能

RS232：

通过串口线和电脑相连，可以从我公司网站下载相应的图形化监控软件，对UPS进行远程监控。

智能插槽(选配件)

通过智能插槽，用户可以选用AS400卡（干接点），SNMP等附件，实现灵活的监控。

智能卡安装位置位于机器后盖板的智能插槽，安装智能卡的过程中不需要停止UPS：

1. 先取下智能插槽上的盖板。

2. 在插槽中插入智能卡。

3. 用螺丝将智能卡紧锁。

隔离变压器(选配)

隔离变压器，滤除杂波,使电流稳定平衡，防止UPS所接的设备受电网中其他设备的影响，输出可以选择隔离变压器箱。

运行和操作

操作面板

LCD显示面板

    左上角为机器型号（从左到右第一位为C/D系列标示，6为110V,0为220V.

第二位为机器容量标示，1为1KVA，2为2KVA，3为3KVA.

第三位为内置电池和外置电池标识，0为标准型内置电池机器。1为长效型外置电池机器）左下角为电池容量的比值右边为负载的百分比和比值。

UPS 主要运行模式

市电模式

UPS开机后，若市电正常，UPS会进入市电模式。市电模式下运行的面板指示灯会亮。

若负载容量大于100％，蜂鸣器半秒叫一次，它提醒您接了过多的负载，您应该将非必要的负载逐一去除，直到UPS负载量小于100％。

若电池指示灯闪烁，则表示 UPS未接电池或电池电压太低，此时应检查电池是否连接好，并按功能键2秒，进行电池自检。确认连接无误，可能是电池故障或老化，请参见故障处理表。

       接发电机注意事项

A．启动发电机，待其运行稳定后将发电机的输出电源接到UPS输入端（此时要确定UPS为空载），然后按开机键启动UPS。UPS启动后再逐个接入负载，非专业人士请勿使用端子排为负载配线，以免触电。

B．建议以UPS的两倍容量来选择发电机容量

电池模式

当市电未接开机或者UPS运行时，市电异常情况下，UPS会转入到电池模式下运行。

在电池模式运行时，蜂鸣器每隔4秒鸣叫一次，若此时持续按功能键 2秒以上，UPS执行消音功能，蜂鸣器不再鸣叫报警，再持续按功能键2秒以上，报警恢复。

当电池电压下降至预警电位时蜂鸣器每一秒鸣叫一次，提示用户电池容量不足，应抓紧进行负载操作并逐一去除负载）。

若市电指示灯闪烁，表示市电的电压或频率已超出正常范围。

旁路模式

当UPS在市电模式下出现过载或短路等故障时，机器会自动转到旁路模式进行供电，此时市电指示灯与旁路指示灯亮，UPS两分钟叫一次。

UPS工作在旁路模式下时，不具备后备功能。此时负载所使用的电源是直接通过电力系统经滤波供应的。.

操作运行

开机操作

注意：虽然电池在出厂时已充满电，但经过运输、存储，电量会有所损失，建议在第一次使用UPS前应先对电池充电10小时或咨询电池厂家的意见，已保证有足够的备用时间。

长按开机键1秒以上，UPS执行开机。开机时UPS会进行自检，此时面板上的负载/电池容量指示灯全亮，再从右到左逐一熄灭。自检完成后进入正常工作状态。

关机操作

持续按开/关机键1秒以上，UPS进行关机。关机时UPS会进行自检。此时，面板上方一排指示灯会全亮并逐一熄灭，最后面板无显示，UPS无输出电压。

电池自检操作

UPS运行期间，用户可通过手动启动电池自检功能来检查电池状态。启动电池自检的方法为：

通过功能键

在市电模式下，持续按功能键2秒以上，UPS转电池模式，进行电池自检，同时1#～6#指示灯循环闪烁。电池自检默认持续时间10秒。电池自检期间，如发生电池故障，UPS将自动转市电模式工作。

通过后台监控软件

用户也可通过后台监控软件启动电池自检。

消音操作

当UPS工作在电池和旁路模式下，UPS发出告警鸣叫（电池模式下，四秒一叫，当电池电压很低时一秒一叫；旁路输出时两分钟一叫）。用户可以手动执行消音或者启动告警鸣叫。注：电池模式下，仅可消除四秒一叫的告警音。

方法如下：

通过功能键

在电池和旁路模式下，持续按功能键2秒以上，直到听到蜂鸣器“嘀”的一声响，当UPS有告警音时，此动作取消告警音；当UPS无告警音时，此动作启动告警音。

■ 通过后台监控软件

用户也可通过后台监控软件进行消音。

维护和保养

常规维护

保持环境卫生，避免对UPS造成灰尘或化学污染。

每半年检查一次输入、输出电缆的接线端子。仔细查看，测量接触是否良好。

定期检查风扇的工作状态，防止杂物堵住出风口。如有损坏，应及时更换。

定期检查UPS的工作状况

如市电正常，UPS应工作在市电模式；如市电异常，UPS应工作在电池模式。且两种工作状态下均无故障显示。

定期检查UPS的运行模式切换

断开市电输入模拟市电掉电，UPS应切换到电池供电模式并正常运行；然后再接通市电输入，UPS应切换回市电模式并正常工作。

定期检查UPS的指示灯显示

以上两项检查过程中，检查UPS的指示灯显示是否与其实际运行模式一致。

电池维护

电池是UPS系统的重要组成部分。电池的寿命取决于环境温度和放电次数。高温下使用或深度放电都会缩短电池的使用寿命。

电池使用应尽量保持环境温度在15到25℃之间。

若长期不使用UPS，建议每隔3个月充电一次。

正常情况下，电池使用寿命为3到5年，如果发现状况不佳，则必须提早更换，电池更换必须由专业人员操作。

故障处理

当您的UPS出现异常情况时，请先按下表进行检查及排除故障。如果问题仍然存在，请与客服中心联系。

故障告警及代码：

注：当您需要向我公司客服人员反映故障情况时，请务必记录并告知以下信息：UPS型号（MODEL NO.）、机器批号（SERIAL NO.）故障发生日期，完整的问题说明（包括面板指示灯显示、蜂鸣器鸣叫情况、电力情况、负载容量，若为长效还需提供电池配置）。

干节点卡（AS400）接口定义：

外观及介绍：此卡安装在机器的智能卡插槽内，外接口为DB9母座。

接口定义说明:

产品规格

基本电气规格

应用环境

工业标准

满足EN62040，YD/T 1095-2000

维修保证

本公司承诺：自购机之日起，为您提供三年免费保修服务:

凭经销商有效证明保修。

凭机器生产序号保修。

如机器发生故障，请与就近的公司服务网点及经销商联系,在保修期间造成运输费用，由用户承担。

作为本公司用户，您享有以下服务

24小时服务热线

客户服务热线

全国联合保修

网上技术服务支持

以上相关信息请到本公司网站查询。

发生以下情况，不在保修范围内：

人为故障

保修期外

生产序列号更改、丢失的成品

因不可抗拒的外来原因引起的损坏或损失

未经授权私自拆机或修改

违反机器操作/使用规定

使电池深度放电或人为造成损坏

注：以上内容如有变更，恕不另行通知，本公司享有最终解释权！
